插入式渦街流量計是公司科研人員借鑒國外技術工藝結合自己研發生產經驗開發出的公司新一代渦街流量計，主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量, 特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表，完全可替代同類進口產品．
渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的標況的體積流量或質量流量的體積流量計。在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發生體下游非對稱地排列。為了使用方便，電池供電的本地顯示型渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。
插入式渦街流量計技術參數
|
測量介質 |
過熱/飽和蒸汽、液體和氣體 |
|
口徑 |
插入式：、150、200、250、300、350、400、450、500、600 特殊口徑可協議供貨 |
|
公稱壓力 |
液體：1.6、2.0、4.0、5.0、6.3、10.0MPa 氣體及蒸汽：1.6、2.0、4.0、5.0MPa |
|
介質溫度 |
-40～80℃、-40～150℃、-40～300℃ |
|
準確度 |
0.5%（協議供貨）、1.0%、1.5% |
|
本體、漩渦發生體材質 |
304（標準供貨）、316L、其他材料協議供貨 |
|
流速范圍 |
液體：0.15～7 氣體：1.5～60 蒸汽：2～70 |
|
輸出信號 |
1、三線制電壓脈沖、低電平＜1V；高電平≥5V 2、二線制4-20mA輸出 |
|
通訊功能 |
HART、RS485 |
|
供電電源 |
電壓脈沖型：DC12V、DC24V 標準電流輸出，當?shù)仫@示：DC24V 電池供電(鋰電池)： 3.6V |

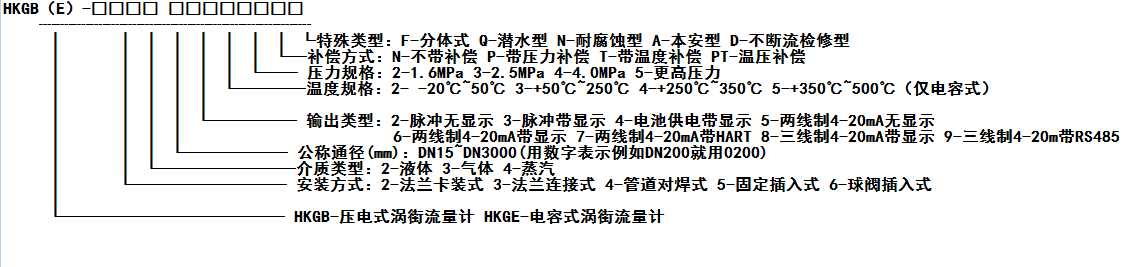

插入式流量計選型說明
選型說明
HKGB-236-50-622-NA含義為：HKGB系列壓電式渦街流量計，法蘭卡裝式，測氣體，4-20mA輸出現場液晶顯示，溫度為常溫，公稱壓力1.6MPa，不帶補償本安型
如何正確選型渦街流量計
1.可測量的介質
測量介質流速、儀表量程與口徑測量一般的介質時，渦街流量計的滿度流量可以在測量介質流速0.5—12m/s范圍內選用，范圍比較寬。選擇儀表規格(口徑)不一定與工藝管道相同，應視測量流量范圍是否在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果。
2.精密功能檢查
精度等級和功能根據測量要求和使用場合選擇儀表精度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不同精度等級。
有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式渦街流量計。
3.變送器的選擇
在飽和蒸汽測量中采用VA型壓電式渦街流量變送器，由于渦街流量計量程范圍寬，因此，在實際應用中，一般主要考慮測量飽和蒸汽的流量不得低于渦街流量計的下限，也就是說必須滿足流體流速不得低于5m/s。根據用汽量的大小選用不同口徑的渦街流量變送器，而不能以現有的工藝管道口徑來選擇變送器口徑。
4.壓力補償壓力變送器的選擇
由于飽和蒸汽管路長，壓力波動較大，必須采用壓力補償，考慮到壓力、溫度及密度的對應關系，測量中只采用壓力補償即可，由于管道飽和蒸汽壓力在0.3-0.7MPa范圍，壓力變送器的量程選擇1MPa即可。
5.顯示儀表選擇
顯示儀表智能流量顯示儀，具有穩壓補償、瞬時流量顯示和累積流量積算功能。.
如何正確安裝渦街流量計
安裝渦街流量計的管道內應充滿被測介質，渦街流量計的流向標志要與管道內流體的流向一致。
渦街流量計應避免安裝在有較強電磁場干擾、空間小和維修不方便的場合。應避免安裝在有強烈機械振動的管道上。
被測介質含有較多雜質時，應在渦街流量計上游直管段要求的長度以外加裝過濾器。
