【污水流量計原理】
污水流量計選用HKE系列電磁流量計，電磁流量計（Electromagnetic Flowmeter）是一種高精度、高可靠和使用壽命長的流量儀表，是由直接接觸管道介質的傳感器和上端信號轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μs/cm的導電液體的流量，是一種測量導電介質流量的儀表。除了可以測量一般導電液體的流量外，還可以用于測量強酸、強堿等強腐蝕性液體和均勻含有液固兩相懸浮的液體，如泥漿、礦漿、紙漿等。
根據法拉第電磁感應定律，在磁感應強度為B的均勻磁場中，垂直于磁場方向放一個內徑為D的不導磁管道，當導電液體在管道中以流速v流動時，導電流體就切割磁力線.如果在管道截面上垂直于磁場的直徑兩端安裝一對電極則可以證明，只要管道內流速分布為軸對稱分布，兩電極之間產生感生電動勢：
e=KBDv (3-36)
式中，v為管道截面上的平均流速，k為儀表常數。由此可得管道的體積流量為：
qv= πeD/4KB (3-37)
由上式可見，體積流量qv與感應電動勢e和測量管內徑D成線性關系，與磁場的磁感應強度B成反比，與其它物理參數無關
【污水流量計技術參數】
| 產品名稱 | 電磁流量計 |
| 適用介質 | 水、污水、礦漿、紙漿、煤水漿、泥漿、酸、堿、鹽溶液等導電介質 |
| 管徑(DN) | DN10～DN600mm至更大 |
| 公稱壓力 | 0.6～4MPa （指連接法蘭公稱壓力，非介質的工作壓力） |
| 工況溫度 | -20～+150℃（需更高溫度請與工廠聯系） |
| 測量精度 | ±0.5，±1.0% |
| 量程范圍 | 1：20～1:150 |
| 殼體襯里 | 橡膠；聚四氟乙烯；聚氨酯橡膠； |
| 供電方式 | 外供24VDC；220VAC；內置鋰電池（定貨時說明）； |
| 輸出信號 | 4～20mA二線制；脈沖0～1000HZ；RS485 |
| 防護等級 | IP65/IP67 |
| 防爆標志 | mdllBT4 |
| 表頭顯示 | 正反向累積流量；瞬時流量；滿量程百分比；故障自檢 |
| 連接方式 | 管道法蘭式，法蘭標準應符合GB9119-88。 |
| 特殊連接 | 螺紋式；插入式；分體式；（需特殊連接定貨時請說明） |
【電磁污水流量計產品特點】
●無可動部件，無阻流部件，無壓力損失。
●真正的體積流量計，測量結果與流體壓力，溫度、密度、粘度等物理參數無關。
●使用簡便免維護，全中文操作菜單。
●所需直管道短，只需前5D 后 2D，安裝所需空間小。
●在現場可根據用戶實際需要在線修改量程。
●高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
●采用SMD器件和表面貼裝SMT電路可靠性高。
●采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流測量的穩定性，功耗低。
●全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1
●超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好
●內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間
●具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。
●具有自檢功能
【電磁流量計襯里材料】
【電磁流量計安裝注意事項】|
襯里材料
|
主要功能
|
適用范圍
|
|
硬橡膠
|
1. 可耐常溫下的鹽酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氫氧化鈉、氫氧化鉀。
2. 忌強氧化劑。
|
1. 低于65℃
2. 一般的酸、堿、鹽溶液
|
|
軟橡膠
|
1. 有較好的彈性，耐磨性能較好。
2. 耐一般的低濃度酸、堿，鹽介質的腐蝕，不耐氧化性介質的腐蝕
|
1. 低于65℃
2. 測一般水、污水、泥漿、礦漿
|
|
聚四氟乙烯
（PTFE）
改性聚四氟乙烯
（PFA）
|
1. 塑料中化學性能最穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水。也能耐濃堿和各種有機溶劑。
2. 耐磨性和粘接性差。
|
1. -40℃～+130℃（PTFE）
-40℃～+130℃（PFA）
2. 酸、堿等強腐蝕介質
3. 衛生類介質
|
【電磁流量計電極選擇】
|
電極材料 |
耐蝕及耐磨性能 |
|
不銹鋼0Crl8Nil2M02Ti |
用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 |
|
哈氏合金B(yǎng) |
對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
|
哈氏合金C |
能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，”、、Cu”下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 |
|
鈦 |
能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋＋、Cu＋＋)時，則腐蝕大為降低。 |
|
鉭 |
具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。 |
|
鉑／鈦合金 |
幾乎能耐——切化學介質，但不適用于王水和銨鹽。 |
|
不銹鋼涂覆碳化鎢 |
用于無腐蝕性，強磨損性的介質。 |

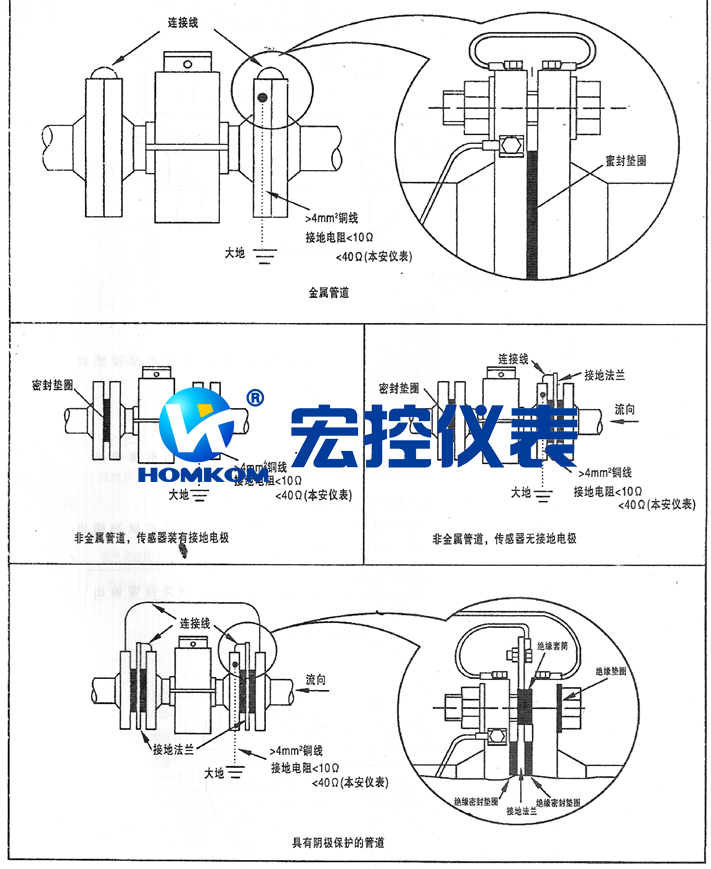

(1)接地
為了使儀表可靠的工作，提高測量精度，不受外界寄生電勢的干擾，傳感器應有良好的單獨接地線，接地電阻<10Ω。在連接傳感器的管道內若涂有絕緣層或是非金屬管道時，傳感器兩側還應加裝接地環。
(2) 直管段長度要求
為獲得正常測量精確度，電磁流量傳感器上游也要有一定長度直管段，但其長度與大部分其它流量儀表相比要求較低。90o彎頭、T形管、同心異徑管、全開閘閥后通常認為只要離電極中心線(不是傳感器進口端連接面)5倍直徑(5D)長度的直管段，不同開度的閥則需10D；下游直管段為(2～3)D。
(3) 負壓管系的安裝
氟塑料襯里傳感器須謹慎地應用于負壓管系；正壓管系應防止產生負壓，例如液體溫度高于室溫的管系，關閉傳感器上下游截止閥停止運行后，流體冷卻收縮會形成負壓，應在傳感器附近裝負壓防止閥.

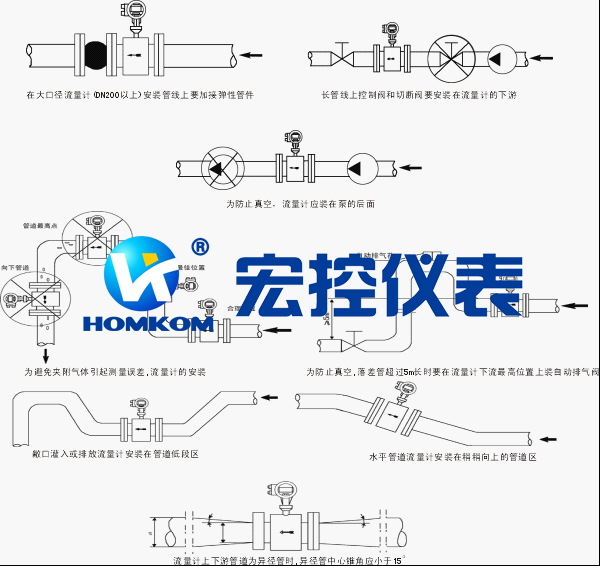

【電磁流量計安裝位置】
型號選擇
HKE-050SSINXN-30含義為：宏控HKE系列電磁流量計，公稱通徑50mm，一體式，4～20mA電流輸出，無通訊，殼體襯里橡膠，無接環，上限流量（對應20 mA輸出）30 m3/h。
【污水流量計選型】
型號選擇
HKE-050SSINXN-30含義為：宏控HKE系列電磁流量計，公稱通徑50mm，一體式，4～20mA電流輸出，無通訊，殼體襯里橡膠，無接環，上限流量（對應20 mA輸出）30 m3/h。
